Descripcion

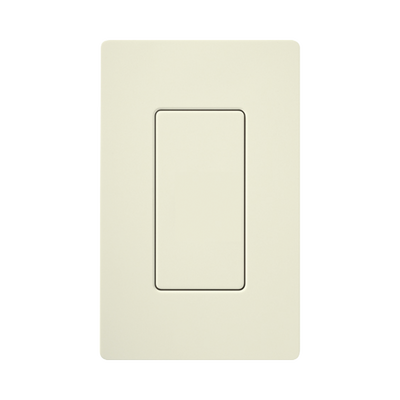

Características Generales
- Dimensión: 4.75 in (121 mm) de ancho, 4.69 in (119 mm) de alto, 0.30 in (7.6 mm) de profundidad
- Material: Termoplástico resistente
- Perfil: 0.30 in (7.6 mm) de espesor
- Instalación: Empotrar en pared
- Color: Satinado
Compatibilidad
- Maestro® dimmers
- Maestro IR®
- Maestro Wireless®
- Control inalámbrico PicoTM
- Sistema SpacerTM
- Diva®
- Lyneo Lx®
- Skylark®
- Skylark ContourTM
Acabados Disponibles
- Acabados Satinados: Snow (SW), Limestone (LS), Biscuit (BI), Eggshell (ES), Palladium (PD), Taupe (TP), Stone (ST), Bluestone (BG), Plum (PL), Sea Glass (SG), Turquoise (TQ), Goldstone (GS), Desert Stone (DS), Greenbriar (GB)
- Acabados en Acero Inoxidable: Incluye marco plástico negro visible desde el lateral. Debe combinarse con controles en Negro (BL) o Midnight (MN)
Especificaciones Eléctricas
- Capacidad: Compatible con dimmers de 15A y 20A
- Voltaje: 120/125 V
- Receptáculos: Para uso con dimming, incluyendo modelos DFDU, HFDU y DDTR
- Receptáculos GFCI: Disponibles en versiones de 15A y 20A
Instalación
- Ganging: Compatibilidad con sistema estándar de ganging
- Derating: Puede requerir reducción de capacidad del dimmer al remover aletas de disipación
- Conexión: Utiliza barrera de caja estándar para combinación de dispositivos de bajo voltaje y voltaje de línea
- Receptáculos: Requiere nubs especiales para evitar enchufes estándar
Modelos Relacionados
- SC-1-CC4 (1-gang)
- SC-2-CC4 (2-gang)
- SC-3-CC4 (3-gang)
- SC-4-CC4 (4-gang)
- SC-5-CC4 (5-gang)
- SC-6-CC4 (6-gang)
Notas Importantes
- Requiere remover aletas de los dimmers para espaciado adecuado (Fins Broken ganging)
- Para combinación de circuitos separados en HFDU, se requiere desconexión simultánea mediante interruptor bipolar o dos interruptores unipolares con conexión
- Receptáculos y enchufes para dimming están certificados por UL para uso con todos los dimmers Lutron®
- Si hay una sola alimentación eléctrica, debe usarse el modelo DFDU
Aplicaciones
- Combinación de dispositivos de bajo voltaje y voltaje de línea en caja multi-gang
- Sistemas de dimming para lámparas de escritorio y luces portátiles
- Instalaciones de múltiples dimmers en una sola caja
- Sistemas de iluminación residenciales y comerciales
Accesorios
- Insertos en blanco disponibles para colores satinados (SC-BI-)
- Engranes personalizables mediante servicio al cliente
- Adaptadores para conexiones de fibra óptica, BNC y cable coaxial
- Módulos de conmutación general
Certificaciones
- UL
- CSA
- NOM
Códigos de Color
- CC2: Acabados brillantes y acero inoxidable
- CC4: Acabados satinados
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
