Descripcion
Características Generales

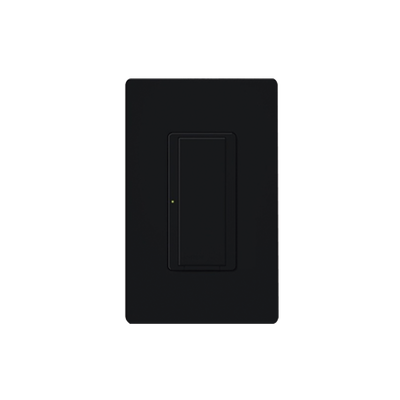

- Tipo: Switch electrónico de doble voltaje
- Comunicación: RadioFrecuencia (RF) 431.0-437.0 MHz
- Temperatura operación: 0°C a 40°C (32°F a 104°F)
- Humedad: 0-90% sin condensación
- Alimentación: 120-277V AC 50/60Hz
- Consumo: 0.2W (en espera con modo noche activo)
- Protección: ESD (IEC 61000-4-2), Sobretensión (IEEE C62.41-1991)
Características Técnicas
- Capacidad: 8A para carga de iluminación
- Carga de motor: 1/10 HP a 120V, 3A
- Instalación: Caja de pared estándar EE.UU.
- Montaje: 3½ (89mm) profundidad recomendada
- Derating: Requerido para instalaciones multicontrol
- Memoria: Mantiene estado tras corte de energía
- Conexión: Cableado convencional 3/4 vías
Cargas Compatibles
- 120V: Incandescente, MLV, ELV, Fluorescente, LED
- 277V: MLV, Fluorescente
- Cargas de motor: 0.4A a 277V
- Compatibilidad con: Transformadores magnéticos y electrónicos
Dimensiones
- Ancho: 4 11/16 (119mm)
- Alto: 2 15/16 (75mm)
- Profundidad: 1 3/8 (35mm)
- Espacio recomendado: 3½ (89mm) profundidad
Conexiones
- Conexión de neutro: Requerido para operación
- Capacidad máxima: 8A para iluminación
- Cableado: 12-14 AWG
- Terminal de tierra: Conexión verde
Compatibilidad
Power Boosters
- PHPM-PA-120-WH
- PHPM-PA-DV-WH
- PHPM-3F-120-WH
- PHPM-3F-DV-WH
- PHPM-SW-DV-WH
- GRX-TVI
Accesorios
- RK-S-XX (Kits de cambio de color)
- RK-AS-XX (Kits para controles remotos)
- Wallplates Claro y Satin Colors
Seguridad y Certificaciones
Certificaciones
- UL y CSA (excepto modelos con neutro)
- cUL (modelos con neutro)
- NOM
- FCC
- IC
- COFETEL
Protección
- Protección contra descargas electrostáticas
- Protección contra sobretensiones
- Modo noche con LED indicador
- Conexión a tierra requerida
Instalación
Configuraciones Soportadas
- Instalación monolocal sin neutro
- Instalación monolocal con neutro
- Instalación multilocal con neutro
- Instalación con control remoto
Consideraciones
- Distancia máxima a repetidor: 9m (30ft)
- Requiere condensador shunt para cargas sensibles
- No instalar en ambientes con condensación
- No usar con cargas mixtas (diferentes tipos de lámparas)
Operación
Funciones
- Encendido/apagado con simple toque
- Control de nivel de luz continuo
- Modo de atenuación prolongada
- Indicador LED de estado
- Modo noche con iluminación suave
Mantenimiento
- Interruptor FASS para reemplazo seguro de lámparas
- Reemplazar lámparas quemadas inmediatamente
- Evitar operar sin lámparas instaladas
- Mantener conexiones limpias y apretadas
Garantía
El control RRD-8SDVBL cuenta con una garantía limitada de 1 año contra defectos de fabricación. Para más información sobre la garantía, visite el sitio web de Lutron o contacte a soporte técnico.
