Descripcion
Características Principales

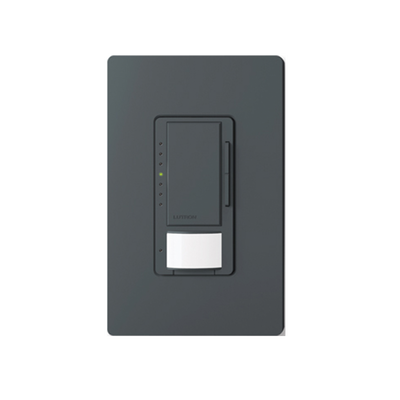

- Controla cargas LED, CFL, incandescente y halógeno
- Detección de movimiento por infrarrojo pasivo con tecnología Lutron XCT
- Campo de visión de 180°
- Cobertura de movimiento: hasta 30 ft x 30 ft (9 m x 9 m)
- Versión de ocupación o vacancia
- Ajuste de tiempo de apagado (1, 3, 5, 15 o 30 minutos)
- Función de advertencia de apagado con atenuación progresiva
- Capacidad máxima: 600 W incandescente/halógeno o 150 W LED/CFL
Especificaciones Técnicas
- Tensión: 120 V~ 60 Hz
- Temperatura operativa: 32 °F a 104 °F (0 °C a 40 °C)
- Humedad: 0%-90% sin condensación
- Aprobaciones: UL Listed, Certificación NOM
- Garantía: 5 años
Configuraciones
- Nivel de luz ocupado: 100%, 50%, último nivel o nivel preestablecido
- Detección de luz ambiental: Ajuste inteligente según preferencia del usuario
- Sensibilidad: Alta (predeterminada) o baja
- Modo prueba: Tiempo corto de prueba (menos de 15 segundos)
Operación
- Detección de movimiento requiere línea de visión sin obstrucciones
- Mantener al menos 4 ft (1.2 m) de distancia de ventilaciones HVAC y bombillas
- Depende de la diferencia de temperatura entre ambiente y ocupantes
- Función Off While Occupied (OWO) disponible
Capacidad de Carga
Carga Individual
- 600 W Incandescente / Halógeno
- 150 W LED / CFL
Instalación Multilocalización
- Hasta 9 controles adicionales (MA-R o MSC-AD)
- Máxima longitud de cable azul: 150 ft (46 m)
Dimensiones
Vista Frontal
4 11⁄16 (119 mm) de alto
2 15⁄16 (75 mm) de ancho
1 1⁄8 (30 mm) de profundidad
Conexiones
- Bornes de tornillo
- Conexión para cable neutro
Colores Disponibles
White (WH)
Ivory (IV)
Almond (AL)
Black (BL)
Gray (GR)
Brown (BR)
Diagramas de Instalación
Instalación de una sola ubicación:
Conexión de carga única
- Conecte el cable de línea (negro) al terminal negro
- Conecte el cable de carga al terminal de bronce
- Conecte el cable azul al terminal azul
- Conecte el cable de tierra al terminal verde
*No conecte el terminal azul a ningún otro cable o a tierra
Instalación multilocalización
- Conexión con hasta 9 controles adicionales (MA-R o MSC-AD)
- El sensor dimmer puede instalarse en cualquier posición del circuito
- Máxima longitud de cable azul: 150 ft (46 m)
*Solo un sensor dimmer por circuito multilocal
Instalación con interruptor mecánico de 3 vías:
Requisitos de instalación
- Solo un sensor dimmer por circuito
- El interruptor mecánico debe modificarse para convertirlo a un interruptor de una vía
- No se puede combinar un interruptor mecánico con controles adicionales
Lutron, C•L, LED+, Maestro y sus logotipos son marcas registradas de Lutron Electronics Co., Inc.
