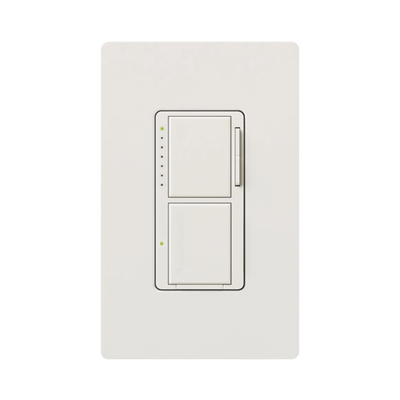

Descripcion
Características Técnicas
- Tensión: 120 V~ 60 Hz
- Carga Incandescente: 300 W
- Carga de Interruptor: 2.5 A
- Carga Mínima: 40 W para canal atenuador
- Temperatura de Operación: 0 °C a 40 °C (32 °F a 104 °F)
- Profundidad de Caja Recomendada: 64 mm (2.5 pulgadas) mínimo
Aplicaciones
- Controla cargas incandescentes y halógenas de 120V~
- Interruptor general para cualquier carga de iluminación o ventilador
- No compatible con: receptáculos, iluminación fluorescente, iluminación de bajo voltaje, electrodomésticos con motor o transformador
- No apto para instalaciones de 3 o 4 vías
- Compatible con balastos magnéticos fluorescentes y selectos balastos electrónicos
Capacidades por Canales
- Canal Atenuador: 300 W incandescente/halógeno
- Canal Interruptor: 2.5 A para carga general
- Con 1 lado removido: 250 W incandescente/halógeno
- Con 2 lados removidos: 200 W incandescente/halógeno
Conexiones
- Cables separados requeridos para cada carga
- Conexión a tierra requerida o placa plástica no combustible
- Terminales para cables de cobre sólido (14-12 AWG)
- No use cables trenzados o retorcidos
Notas de Seguridad
- No instale lámparas fluorescentes compactas en el circuito del atenuador
- Verifique los requisitos de potencia de dispositivos de calefacción
- No sobrecargue el control
- El control puede calentarse durante operación normal
- Proteja del polvo y suciedad durante pintura o retoques
Funciones de Operación
- Botón de Nivel de Luz: Ajusta la intensidad con transición suave
- Botón de Interruptor: Controla carga con activación rápida
- Modo de Apagado Retardado: Mantiene la luz por hasta 60 segundos antes de apagarse
- LEDs de Nivel: Indican aproximadamente el nivel de luz
- Modo Nocturno: LED suave cuando la carga está apagada
Información de Garantía
- Duración: 1 año desde la fecha de compra
- Cobertura: Reparación o reemplazo de unidades defectuosas
- Exclusiones: Daños por instalación incorrecta, sobrecarga o uso indebido
- Soporte Técnico: 1.800.523.9466 (EE.UU. y Canadá)
- Web: www.lutron.com
Instalación Multicontrol
- Retirar secciones laterales internas antes de cablear
- Usar pinzas para romper secciones laterales
- Reducir capacidad según número de secciones removidas
- No remover secciones exteriores
Diagnóstico de Fallas
- Verificar bombillas quemadas
- Confirmar que el circuito esté activo
- Verificar conexiones invertidas
- Asegurar que el cable vivo no esté en el tornillo del atenuador
- Verificar que la carga mínima de 40 W esté instalada
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
