Descripcion
Características principales

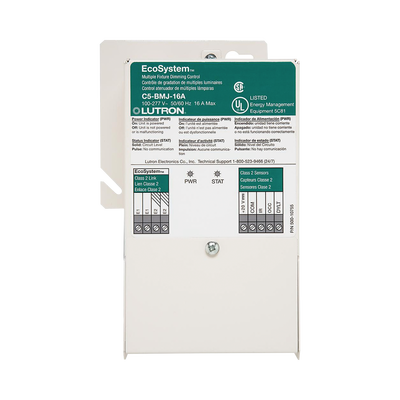

- Módulo de atenuación 16A para control preciso
- Compatibilidad completa con ecosistema existente
- Diseño compacto para fácil instalación
- Alta eficiencia energética garantizada
- Soporte para operación sin interrupciones
Especificaciones eléctricas
- Voltaje de operación: 100–277 V~ 50/60 Hz
- Salida conmutable: 16 A Softswitch
- Salida de control: 500 mA para dispositivos Lutron de 3 hilos
- Alimentación sensores: 20 V-, máx. 50 mA
- Capacidad de carga: 16 A para atenuación de múltiples luminarias
Características técnicas
- Rango de atenuación: 100% a nivel mínimo (10% Eco-10, 5% Compact SE, 1% Hi-lume)
- Memoria no volátil: Almacenamiento de datos por 10 años
- Conformidad: UL 916, CSA 184, NOM, CEC
- Protección: ESD ANSI/ESD S20.20, ANSI C62.41 Categoría A hasta 6 kV
Condiciones operativas
- Temperatura: 32°F a 104°F (0°C a 40°C)
- Humedad: <90% sin condensación
- Altitud: Hasta 2000 m (6562 pies)
- Aplicación: Uso interior exclusivamente
Dimensiones
- A: 7.8 in (200 mm)
- B: 5.0 in (130 mm)
- C: 2.5 in (65 mm)
Compatibilidad
- Eco-10
- Hi-lume
- PHPM-WBX-120-WH
- PHPM-WBX-DV-WH
- PHPM-WBX-277/DV
Carga atenuable
- Incandescente
- Halógena
- MLV
- ELV (requiere aprobación del fabricante para control de fase inversa)
- Neón/Catodo frío
- Balasto fluorescente Tu-Wire Lutron
Requisitos de instalación
- Montaje en caja de conexiones estándar 4 x 4 (102mm x 102mm)
- Separación mínima de 0.25 (6.4mm) entre cableado IEC PELV/NEC Clase 2 y voltaje de línea
- Cableado entre módulo y balastros ≤500 ft (150m)
- Cableado entre módulo y sensores según especificaciones del fabricante
- Acometida y cables de carga conectados en caja de conexiones
Conexiones
- EcoSystem bus (E1, E2): 22 AWG a 12 AWG (0.5mm² a 4.0mm²) cable sólido
- Sensores IEC PELV/NEC Clase 2: 22 AWG a 12 AWG (0.5mm² a 4.0mm²) cable sólido
- Conexión de 4 conductores: Hot conmutable, Hot atenuado, Neutro y Tierra
Certificaciones
- UL 916 Listed
- CSA 184 Certified
- NOM
- California Energy Commission Listed
- Conforme a ISO 9001.2000
