Descripcion
Características Principales

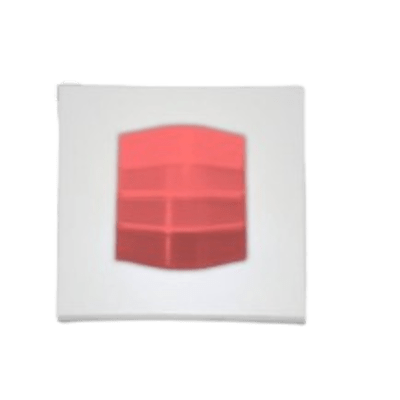

- Luz de aviso
- Color rojo
Características Técnicas
- Tipo de señalización: Luz roja
- Método de control: Señales de alimentación de 12Vdc o señales digitales
- Señal acústica: Independiente de señal luminosa
- Regulación de intensidad: 2 niveles
- Conexión: 6 bornas para control independiente de señalización luminosa y acústica
- Control por relé: Compatible con salidas de relé o colector abierto
- Control digital: Señales digitales de 3.3Vdc independientes para luz y sonido
Aplicaciones
- Señalización en pasillos para indicar estado de alarma de habitaciones
- Soluciones de accesibilidad en combinación con el modelo NX0032
Características Eléctricas
- Alimentación: 12Vdc común para señal luminosa y acústica
- Señales de control: 3.3Vdc para control digital
- Conexiones: 6 bornas para control independiente
- Consumo: Aproximadamente la mitad que una lámpara convencional de 3W
Características Físicas
- Montaje: Caja de empotrar (o superficie con adaptador)
- Incluye: Bastidor metálico
- Compatibilidad: Marco NX9003 y otras series mediante adaptadores
- Visibilidad: Excelente visibilidad lateral
Opciones de Control
- Control independiente de luz y sonido
- Control simultáneo de luz y sonido mediante conexión común
- Compatibilidad con interruptores o pulsadores simples
- Posibilidad de puenteo para activación simultánea
Conexiones y Configuración
- Conector R: Negativo de la alimentación de la señalización luminosa
- Conector R dig: Señal digital de control de la señalización luminosa (3.3V)
- Conector B: Negativo de la alimentación de la señal acústica
- Conector B dig: Señal digital de control de la señalización acústica (3.3V)
- Conector 12V: Positivo común para la señal luminosa y acústica
- Conector GND: Negativo común (solo cuando se usan señales digitales)
Notas de Instalación
- Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica
- Si se usan señales digitales, conectar alimentación en los conectores 12V y GND
- Al usar salidas de tipo colector abierto, tener en cuenta la polaridad de las señales
- La alimentación puede compartirse con el elemento que controla las señales
- Los modelos anteriores a 2022 tienen configuración diferente de bornas
Comparativa con Modelos Anteriores
- Modelos anteriores a 2022 usan 4 bornas con conexión directa
- Modelo actual ofrece control digital independiente
- Compatibilidad mejorada con sistemas modernos
Ventajas Técnicas
- LEDs de alta eficiencia energética
- Larga vida útil (aproximadamente 10 veces mayor que lámparas convencionales)
- Excelente visibilidad frontal y lateral
- Diseño compacto para instalación en caja estándar
