Descripcion
Descripción general

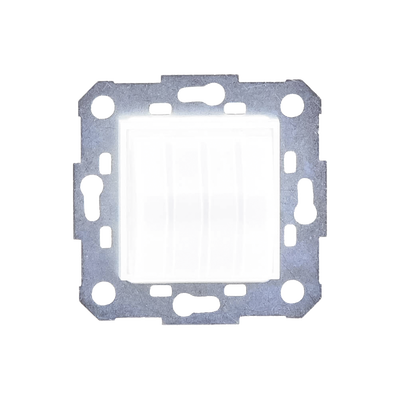

- Luz de aviso con tecnología RGB configurable simultáneamente en un solo color
- Incluye avisador acústico integrado
- Diseño con LEDs de alta eficiencia energética
- Excelente visibilidad frontal y lateral
Características técnicas
- Tipo de señal: Luz RGB configurable + señal acústica
- Control de intensidad: Regulable en intensidad con regulación automática de luminosidad
- Conexión: Bus RS485
- Alimentación: A través del bus RS485
- Consumo: Aproximadamente la mitad que una lámpara convencional de 3W
- Vida útil: Aproximadamente 10 veces mayor que lámparas convencionales
Características de la señalización
- Control: Configuración simultánea de color RGB
- Visibilidad: Excelente visibilidad lateral
- Regulación: Automática frente a variaciones en la alimentación
Conexión eléctrica
- Tipo: Conexión a bus RS485
- Conectores: 4 bornas
- Color de cables: Blanco-naranja (12V), Marrón (A), Blanco-marrón (B), Naranja (GND)
Compatibilidad
- Marcos compatibles: NX9003 y otros mediante adaptadores
- Sistemas eléctricos: Compatible con varias series de material eléctrico de distintos fabricantes
Montaje
- Instalación en caja de empotrar
- Posibilidad de montaje en superficie mediante adaptador
- Incluye bastidor metálico
Conexión eléctrica detallada
- Bus RS485: 4 bornas (12V, A, B, GND)
- Control por señales digitales: 6 bornas (R, R dig, B, B dig, 12V, GND)
- Control de señales independientes: Posibilidad de control simultáneo o independiente de señal luminosa y acústica
Aplicaciones
- Señalización del estado de alarma de una habitación en pasillos
- Soluciones de accesibilidad cuando se usa con NX0032
- Señalización según norma DIN VDE 0834 (5.1.1-14) en modelos NX0173/6
Notas importantes
- Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica
- Para control por señales digitales, conectar alimentación en conectores 12V y GND
- Si se utilizan salidas de tipo colector abierto, tener en cuenta la polaridad de las señales
- Los modelos anteriores a 2022 tienen diferente configuración de bornas
Opciones de control
- Control simultáneo de señal luminosa y acústica
- Control independiente de señal luminosa y acústica
- Mediante relé/colector abierto
- Mediante señales digitales de 3.3Vdc
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
