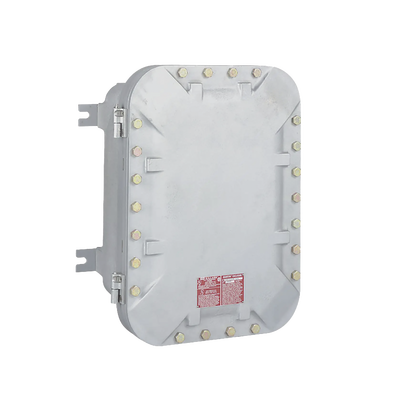

Descripcion
Aplicaciones
- Ubicaciones que se vuelven peligrosas debido a la presencia de gases o vapores inflamables, polvos combustibles o fibras inflamables fácilmente y volátiles y areas que estan sujetas climas corrosivos y húmedos.
- Adecuados para Refinerías de Petróleo, Plantas Químicas y Petroquímicas con procesos interiores y exteriores.
- Aplicaciones que requieren empalme, extracción y caja de empalmes.
- Gabinetes para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales, otros equipos y dispositvos.
- Aplicaciones globales (ATEX/IECEx) los gabinetes están disponibles para aplicaciones globales con el sufijo CEN.
- Los gabinetes estan disponibles en blanco o con modificaciones de fabrica, opciones y accesorios.
Características
- Color: Gris
- Tamaño: 8 x 10 x 4 in
- Dimensiones internas: 7.73 x 9.73 x 4.06 in (196.3 x 247.1 x 103.12 mm)
- Peso: 15.89 kgs
- Material: Aluminio fundido libre de cobre. Alta resistencia, más ligero en peso, resistente a la corrosión.
- Diseño: Menos pernos en cubierta. Su diseño asistido por computadora reduce el número de pernos de la tapa, eliminando los pernos de la esquina. Reduciendo tiempo de instalación y mantenimiento.
- Sellado: Anillo O de Nitrilo (BUNA-N) alrededor de los pernos para evitar que el agua se filtre dentro del gabinete, IP 66 & tipo 4.
- Argollas de montaje: Las argollas son hechas de aleación de aluminio dúctil para ajustarse a superficies de montaje irregulares sin dañar el gabinete.
- Montaje: Tamaños de gabinetes desde 8x12x6 y más grandes están equipados con argollas de montaje bidireccionales que pueden ser colocados vertical o horizontalmente para facilitar el montaje.
- Instalación de bisagras: Tamaños de gabinetes desde 8x12x6 y más grandes son suministrados con bisagras montadas en el lado izquierdo. Los gabinetes más pequeños están perforados para la instalación de 2 montajes Killark HINGE-9 o pueden ser instalados como fábrica agregando SU2. Para ubicar las bisagras en otras posiciones se debe especificar al ordenar.
- Opciones: Incluyen ventanas de visualización, operadores de control, manijas giratorias, manijas de disyuntores, aberturas de conductos NPT y aberturas de prensaestopas métricas.
Materiales / Acabado
- Gabinetes: Aluminio libre de Cobre (menos del 4/10 de 1%)
- Bisagras: Aluminio con acero inoxidable.
- Pernos: Cubierta de acero.
- Placas de montaje opcionales: Lámina de Aluminio.
- Ventanas Opcionales: Vidrio templado sodocálcico.
- Acabado: Pintura de laca de Aluminio con acabado estándar.
Certificaciones
- Clasificaciones para áreas peligrosas:
- Clase I, Divisiones 1 & 2, Grupos B,C,D
- Clase I, Zonas 1 & 2, Grupos IIB + H2, IIA
- Clase II, Divisiones 1 & 2, Grupos E,F,G
- Clase III, Divisiones 1 & 2
- Número de archivo ATEX: PTB 07 ATEX 1025U / PBT 07 ATEX 1024
- Número de archivo CSA: LR11716
- Número de archivo IECEx: IEC E x 07.0022U / IEC E x 07.0023
- Clasificación NEMA: 3, 4, 4X
- Número de archivo UL: E10514 / E83696 / E12379
