Descripcion

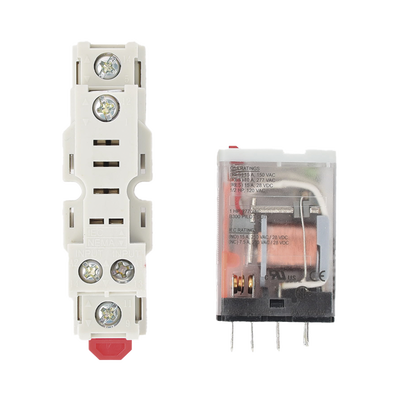

Características principales
- Capacidad de conmutación de 15 amperios
- Contactos SPDT para control versátil
- Bobina operativa a 24V AC
- Diseño compacto para fácil integración
- Alta fiabilidad en ambientes industriales
Especificaciones eléctricas
- Tensión de bobina: 24 V AC
- Consumo de potencia: 0.9 VA (AC)
- Corriente mínima de conmutación: 100 mA @ 5 Vdc
- Vida mecánica: 10,000,000 ciclos (sin tensión)
- Vida eléctrica: 100,000 ciclos (@ corriente nominal)
Características constructivas
- Temperatura de operación: -40 a 55 °C (-40 a 131 °F)
- Rango operativo de bobina: 85% a 110% del voltaje nominal
- Umbral de caída de bobina: 15% del voltaje nominal
- Aislamiento dieléctrico: 1500 Vac RMS
Clasificaciones de contacto
- Carga resistiva: 15 A @ 120 Vac, 15 A @ 277 Vac, 15 A @ 28 Vdc
- Motores: 1/3 HP @ 120 Vac, 3/4 HP @ 277 Vac
- Duty Pilot: B300
Montaje
- Montaje lateral o en carril DIN de 35 mm
- Diseño compatible con carril DIN
Dimensiones
- Relé: 2.7 (69 mm) de altura
- Socket: 1.4 (36 mm) de altura
- Ancho: 1.1 (28 mm)
- Profundidad: 0.8 (20 mm)
Características adicionales
- Lever de override codificado por colores
- Lámpara LED de estado (solo serie -F)
- Indicador de estado de relé (solo serie -F)
- Botón de prueba para control momentáneo
- Terminales de seguridad
Certificaciones
- UL
- CE
- E198453
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
