Descripcion
nVent HOFFMAN modelo: SYSPEND 180-MAX
El SYSPEND 180-MAX es un sistema de suspensión modular para interfaces humano-máquina (HMI) diseñado para aplicaciones industriales modernas con estética avanzada y excelente ergonomía. Este sistema modular permite múltiples combinaciones de componentes para adaptarse a cualquier aplicación específica. Fabricado en aluminio anodizado con componentes de aluminio fundido en colores RAL 9005 negro o RAL 7035 gris claro, mantiene la clasificación NEMA Type 12 e IEC IP65 cuando se instala correctamente según las instrucciones de nVent HOFFMAN. El sistema soporta hasta 180 lb (81.6 kg) a 3.3 pies (1 m) y permite a los operadores mover los controles fácilmente dentro y fuera de posición.
Características Generales
- Tipo: Sistema de suspensión modular para HMI
- Capacidad máxima: 180 lb (81.6 kg) a 3.3 ft (1 m)
- Material: Aluminio anodizado y aluminio fundido
- Colores disponibles: RAL 9005 negro, RAL 7035 gris claro
- Rotación: 300° con parada de seguridad
- Clasificación: NEMA Type 12, IEC IP65
- Compatibilidad: Enclosures CC2000, CC4000, CONCEPT HMI
- Montaje VESA: 75 y 100 mm patterns
- 0 m (0 ft): 92 kg (202 lb)
- 0.5 m (1.64 ft): 81 kg (180 lb)
- 1 m (3.28 ft): 71 kg (156 lb)
- 1.5 m (4.92 ft): 61-50 kg (132-110 lb)
- Con junta intermedia: 146 lb (66 kg) a 3.3 ft (1 m)
*Capacidad varía según longitud del brazo
- S1MT250: 250 mm (9.84 in) - 1.75 lb (0.79 kg)

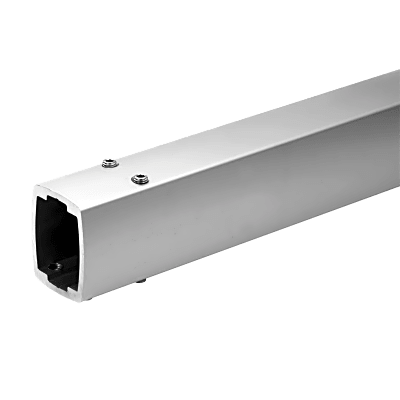

- S1MT500: 500 mm (19.68 in) - 3.50 lb (1.59 kg)
- S1MT750: 750 mm (29.53 in) - 5.25 lb (2.38 kg)
- S1MT1000: 1000 mm (39.37 in) - 7.00 lb (3.18 kg)
- S1MT1250: 1250 mm (49.21 in) - 8.75 lb (3.97 kg)
- S1MT1500: 1500 mm (59.05 in) - 10.50 lb (4.76 kg)
- Acoplamiento de brida: S1MFC/S1MFCG - 3.50 lb (1.59 kg)
- Acoplamiento de codo de brida: S1MFEC/S1MFECG - 4.50 lb (2.04 kg)
- Acoplamiento de panel horizontal: S1MPCH/S1MPCHG - 6.50 lb (2.95 kg)
- Acoplamiento de panel vertical: S1MPCV/S1MPCVG - 5.50 lb (2.49 kg)
- Junta intermedia: S1MIJ/S1MIJG - 6.00 lb (2.72 kg)
- Codo: S1ME/S1MEG - 2.75 lb (1.25 kg)
- Conexión de tubos: 6 tornillos sin cabeza por extremo
- Ajuste de torque: Variable en todos los componentes rotativos
- Rodamientos: Libres de mantenimiento en todas las juntas móviles
- Paradas de seguridad: Incluidas en todos los acoplamientos
- Gomas: Neopreno resistente al aceite
- Tapas de acceso: RAL 9006 blanco aluminio
- Ajuste de nivelación: Sin desmontar el sistema completo
- Codo rotatable: S1MER/S1MERG - 5.00 lb (2.27 kg)
- Junta de montaje: S1MSJ/S1MSJG - 4.75 lb (2.15 kg)
- Base rotativa: S1MTBB/S1MTBBG - 3.75 lb (1.70 kg)
- Brida de pared: S1MWF/S1MWFG - 2.00 lb (0.91 kg)
- Junta de pared horizontal: S1MWJH/S1MWJHG - 6.50 lb (2.95 kg)
- Junta de pared vertical: S1MWJV/S1MWJVG - 5.50 lb (2.49 kg)
- Instrucciones de instalación
- Juntas de neopreno
- Tornillos para tubos
- Hardware de montaje para enclosure
- Tapas de acceso para cables
- Sellador de roscas en tornillos
