Descripcion
Aplicaciones
- Conexión de equipos de red inalámbrica
- Redes de datos
- Cableado estructurado
- Sistemas de seguridad de CCTV
- Instalación en espacios no de manejo de aire
- Instalación en bandejas de cable con cubierta metálica
- Instalación en zonas expuestas a luz solar

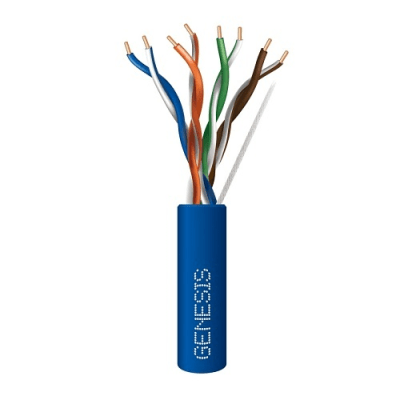

Características Técnicas
- Pares: 4 (8 conductores)
- Tipo: UTP Cat6
- Color: Azul
- Conductor: Cobre sólido
- Diámetro: 0.205 pulgadas
- Aislamiento: Polipropileno o Polietileno
- Vaina: PVC
- Resistencia a temperatura: -20°C a 75°C
- Tensión nominal: 300 Volts
- Resistencia DC: 9.38 Ohms/100m a 20°C
- Capacitancia: 5.6 nF/100m
- Longitud: 305 metros (1000 pies)
Certificaciones
- UL 1685
- UL 444
- CSA C22.2 No. 2556 - FT4
- CMR
- RoHS
- REACH
- ETL Verified to TIA-568.2-D Cat 6
Pruebas de Rendimiento
- Probado a: 400 MHz
- Resistencia de aislamiento: 500MΩ min @ 500VDC
- Velocidad de propagación: 65% nominal
- Impedancia: 100Ω ±15% @ 4-550MHz
Construcción
- Conductores de cobre desnudo
- Aislamiento de polipropileno o polietileno
- Cordón de desgarramiento durable
- Vaina exterior de PVC
- Marcas de longitud Countdown®
Desempeño Eléctrico
- Resistencia de aislamiento: 500MΩ min @ 500VDC
- Velocidad de propagación: 65% nominal
- Impedancia: 100Ω ±15% @ 4-550MHz
Pruebas de Insertion Loss
- 1 MHz: 2.0 dB/100m
- 4 MHz: 3.8 dB/100m
- 8 MHz: 5.3 dB/100m
- 10 MHz: 6.0 dB/100m
- 16 MHz: 7.6 dB/100m
- 20 MHz: 8.5 dB/100m
- 25 MHz: 9.5 dB/100m
Pruebas de NEXT y PSNEXT
- 1 MHz: 74.3 dB/100m (NEXT), 72.3 dB/100m (PSNEXT)
- 4 MHz: 65.3 dB/100m (NEXT), 63.3 dB/100m (PSNEXT)
- 8 MHz: 60.8 dB/100m (NEXT), 58.8 dB/100m (PSNEXT)
- 10 MHz: 59.3 dB/100m (NEXT), 57.3 dB/100m (PSNEXT)
- 16 MHz: 56.2 dB/100m (NEXT), 54.2 dB/100m (PSNEXT)
- 20 MHz: 54.8 dB/100m (NEXT), 52.8 dB/100m (PSNEXT)
Pruebas de Return Loss
- 1 MHz: 20.0 dB/100m
- 4 MHz: 23.0 dB/100m
- 8 MHz: 24.5 dB/100m
- 10 MHz: 25.0 dB/100m
- 16 MHz: 25.0 dB/100m
- 20 MHz: 25.0 dB/100m
Color de Pares
- Par 1: Azul/Azul + Blanco
- Par 2: Naranja/Naranja + Blanco
- Par 3: Verde/Verde + Blanco
- Par 4: Marrón/Marrón + Blanco
Especificaciones Adicionales
- Cumple con UL 1666 - Riser Rated
- Cumple con CSA C22.2 No. 2556 - FT4 Rated
- Cumple con UL 444 - Comunicaciones, tipo CMR
- Resistente a la luz solar
- Cumple con REACH/RoHS
- Verificado por ETL a TIA-568.2-D Cat 6
Detalles de Identificación
GENESIS P/N 6360 4PR23 CAT 6 E175104-1 (UL) CMR C(UL)US FT4 SUN RES 75C (RoHS)
Información Adicional
- Uso: Interior
- Instalación: En bandejas de cable con cubierta metálica
- Resistencia a la luz solar: Sí
- Clasificación: Riser
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
No hay documentos disponibles para este producto.
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
