Descripcion
Descripción General

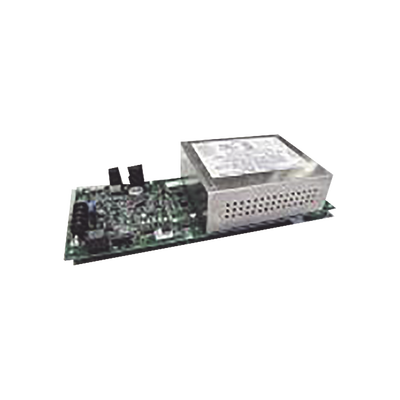

- Cargador de batería para energía de reserva en sistemas de alarma de incendio
- Diseñado para baterías de plomo-ácido de 25 AH a 75 AH
- Operación en 120 VAC o 220/240 VAC
- Diseñado para integrarse con paneles FACP de Fire•Lite
- Dos baterías de 12V en serie para suministrar 24VDC nominal
Características Técnicas
- Voltaje de carga flotante: 27.6 VDC
- Corriente máxima de carga: 4.5 A (pico)
- Protección con fusible F1: 6.25 A para sobrecarga AC
- Fusible F2: 15.0 A para protección de batería
- Fusible F3: 15.0 A para protección de salida
Especificaciones Eléctricas
- Entrada AC: 120 VAC, 60 Hz, 2.0 A
- Entrada AC: 220/240 VAC, 50 Hz, 1.0 A
- Tamaño de cable: Mínimo 14 AWG (2.0 mm²) con aislamiento de 600 voltios
- Relé Form-C: 2.0 A a 30 VDC (resistivo)
Protección y Supervisión
- Circuito de detección de falla a tierra
- Supervisión de batería, cargador y voltaje AC
- Opción de retraso en reporte de pérdida AC (8-16 horas)
- Conectores para entrada y salida de falla
Construcción y Operación
- Montaje en cajas BB-26 o BB-55F
- Conexiones de terminales de tornillo
- Distancia máxima de instalación: 6.096 metros (20 pies) del FACP
- LEDs de diagnóstico: AC, Carga, Comunicación SLC
Compatibilidad
- Conexión SLC para monitoreo de fallas
- Compatibilidad con baterías selladas de plomo-ácido
- Conector para entrada de falla maestra
- Compatible con sistemas FACP de 24 VDC
Cumplimiento
- NFPA 72 National Fire Alarm Code
- UL 864 Standard for Control Units for Fire Alarm Systems
- UL 1481 Power Supplies for Fire Alarm Systems
- Listado UL: S1287
Montaje
- Montaje remoto en caja BB-26 o BB-55F
- Distancia máxima de instalación: 6.096 metros (20 pies) del FACP
- Conexión directa a bornes de batería
- Polaridad crítica en instalación
