Descripcion
Características Principales
- Diseño reversible para puertas de apertura izquierda o derecha
- Protección contra sobretensión (MOV)
- Hardware de montaje completo incluido
- Soporta tensiones de 12/24 VDC seleccionables
- Compatible con RoHS
- No deja magnetismo residual
- Placa de montaje desmontable
Aplicaciones
- Seguridad para gabinetes
- Control de acceso en puertas peatonales
- Protección para pequeñas estructuras
- Montaje en puertas batientes hacia adentro
Accesorios Incluidos

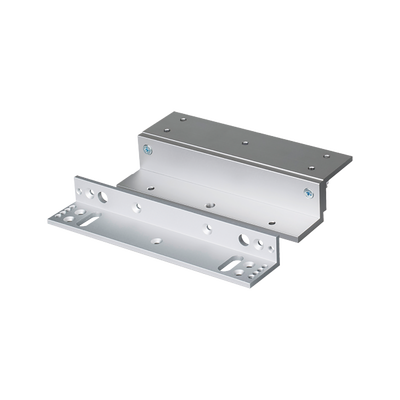

- Soporte tipo Z ajustable
- Soporte tipo L (1 o 2 unidades)
- Placa para ocultar tornillos de montaje
- Placas espaciadoras (según aplicación)
Especificaciones Técnicas
- Tensión: 12 o 24 VDC ±10%
- Consumo: 420mA@12VDC / 210mA@24VDC
- Resistencia: 57Ω ±10% por bobina
- Peso: 2 lb 13.5 oz (1.3 kg)
- Temperatura: 14° a 131° F (-10° a 55° C)
- Material: Aluminio anodizado
- Fuerza: 300 lbs
Dimensiones
- Electroimán: 7.875 x 1 x 1.375 (200x24x35 mm)
- Placa de armadura: 6 x 0.375 x 1.25 (152x10x32 mm)
Notas de Instalación
- Diseñado para uso interior exclusivamente
- No usar diodo en paralelo con el electroimán
- Evitar correr cables de potencia y señal en el mismo conducto
- Ubicar el electroimán en el interior de la puerta para evitar manipulación
- Ajustar la placa de armadura con arandela de goma para permitir pivoteo
- Verificar alineación entre electroimán y placa de armadura
- Superficies de contacto limpias y libres de óxido
Componentes Incluidos
- 1 x Placa de montaje
- 1 x Electroimán
- 1 x Placa de armadura
- 1 x Tornillo para placa de armadura
- 2 x Arandelas metálicas
- 1 x Arandela de goma
- 1 x Tornillo hexagonal
- 2 x Pasadores guía
- 5 x Tornillos autorroscantes largos
- 2 x Tornillos hexagonales de montaje
- 2 x Tapas antivandálicas
- 2 x Llaves Allen
Solución de Problemas
- Puerta no se bloquea: Verificar conexiones, alimentación y resistencia de bobinas
- Baja fuerza de sujeción: Verificar alineación, limpieza de superficies y configuración de tensión
- Retraso en liberación: No instalar diodo adicional (ya tiene protección MOV)
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
No hay documentos disponibles para este producto.
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
