Descripcion
Características Principales

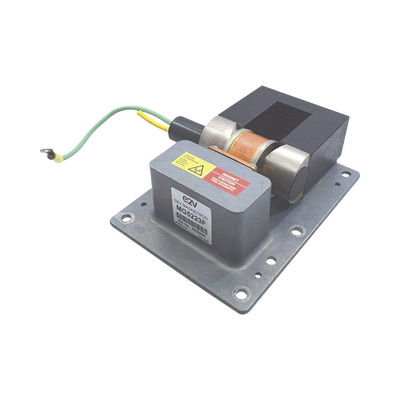

- Magnetrón de 30 kW banda-S
- Frecuencia de operación: 3050 ± 10 MHz
- Salida de potencia pico: 30 kW
- Imán integral
- Salida: guía de onda tipo 10
- Acoplador: compatible con NATO S.N. 5985-99-083-0058
- Refrigeración: natural o por aire forzado
Especificaciones Eléctricas
- Tensión del filamento: 6.3 V
- Corriente del filamento: 1.25 A
- Corriente pico de arranque: 6.0 A máx
- Tiempo mínimo de precalentamiento: 180 s
- Tensión anódica (pico): 8.0 kV
- Corriente anódica (pico): 8.0 A
Rango de Operación
- Tensión del filamento: 5.7 - 6.9 V
- Corriente pico de arranque: Hasta 6.0 A
- Tensión anódica (pico): 7.5 - 8.5 kV
- Corriente anódica (pico): 6.0 - 12 A
- Duración del pulso: Hasta 1.2 µs
- Relación de repetición de pulso: 1000 - 4000 pps
Características de RF
- Frecuencia: 3040 - 3060 MHz
- Ancho de banda RF: Hasta 4.5 MHz
- Estabilidad: ±0.5%
- VSWR en el acoplador de salida: 1.5:1
- Coeficiente de temperatura de frecuencia: -0.07 MHz/°C
Características Mecánicas
- Peso: 2.1 kg aprox
- Posición de montaje: Cualquiera
- Dimensiones: Ver plano
- Distancia mínima a materiales magnéticos: 50 mm
Condiciones de Prueba
- Tensión del filamento: 5.3 - 6.3 V
- Corriente anódica (media): 4.4 - 2.25 mA
- Duración del pulso: 0.55 - 0.06 µs
- Relación de trabajo: 0.00055 - 0.00024
- VSWR en el acoplador de salida: 1.15:1
- Tasa de subida del pulso de tensión: 150 kV/µs
Salud y Seguridad
- Alta tensión: Circuítos y terminales deben estar encerrados
- Radiación RF: No exponer personal a radiación excesiva
- Radiación de rayos X: Requiere blindaje adecuado
- Interlocks de seguridad deben desconectar la energía antes del acceso
Notas Importantes
- El filamento debe protegerse contra arcos con capacitancia mínima de 4000 pF
- La temperatura del ánodo debe mantenerse por debajo de 120°C
- La impedancia en frío debe dar un VSWR de al menos 10:1
- El magnetron debe probarse con VSWR de 1.5:1
