Descripcion
Características Principales
- Frecuencia: 143-156 MHz
- Aislamiento: Mínimo 80 dB
- Pérdida por Inserción: Máximo 1.5 dB
- Potencia Máxima: 250 W (ciclo continuo)
- Configuración: 4 cavidades (2 transmisor, 2 receptor)
- Conectores: N Hembra
- Temperatura de Operación: -30 a 60°C
- Montaje: EIA 19-inch Rack
Especificaciones Eléctricas
- Impedancia: 50 Ω
- Separación de Frecuencias: 0.5 MHz (mínimo)
- VSWR Máximo: 1.5:1
- Pérdida de Retorno: 14 dB
- Atenuación de Ruido: 80 dB
Especificaciones Mecánicas
- Construcción: Aluminio/Black
- Diámetro de Cavitación: 8 / 203 mm
- Dimensiones: 19.3 (489 mm) Ancho × 34.5 (876.3 mm) Alto × 20.1 (511 mm) Profundo
- Peso Neto: 105 lb / 48 kg
- Tipo de Gabinete: Sin gabinete (WOC)
Aplicaciones
- Sistemas VHF duplex con espaciado cercano de frecuencias
- Comunicaciones marinas (canal 16, 156.8 MHz)
- Sistemas de radio profesional
- Estaciones base VHF

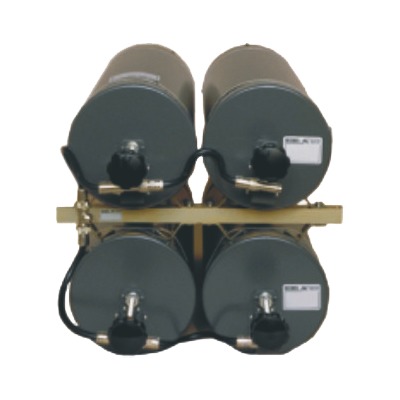

Diseño y Construcción
- Cavidades coaxiales de 8 de diámetro
- Cable coaxial doblemente blindado
- Barra de Invar para estabilidad térmica
- Configuración de paso de banda y rechazo de banda
Opciones de Configuración
- DB4060: 4 cavidades
- DB4062: 6 cavidades (requiere gabinete mayor)
- Opciones de frecuencia:
- A: 138-144 MHz
- B: 143-156 MHz
- C: 154-174 MHz
- BC: 143-156 y 154-174 MHz
Curvas de Selectividad
- 4 cavidades (DB4060): 0.5 MHz separación
- 6 cavidades (DB4062): 0.3 MHz separación
Nota:
Este duplexer VHF está diseñado para acoplar dos transmisores, dos receptores o dos unidades simplex a una antena común con separación de frecuencia de 0.5 MHz o más. La configuración de 4 cavidades (2 transmisor, 2 receptor) permite un aislamiento de 80 dB entre canales.
