Descripcion

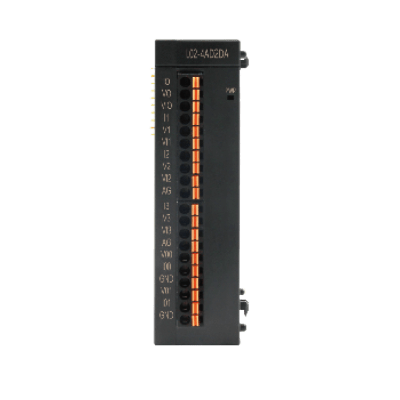

Coolmay modelo: L02S-4AD2DA
El módulo de expansión híbrido Coolmay L02S-4AD2DA es un dispositivo de alta precisión diseñado para aplicaciones de control de procesos críticos. Cuenta con 4 entradas analógicas y 2 salidas analógicas de 16 bits con una precisión de ±0.2% a escala completa. La serie S incorpora algoritmos de filtrado digital avanzados que optimizan la estabilidad de las señales incluso en entornos con alta interferencia electromagnética, especialmente cerca de variadores de frecuencia. El módulo utiliza conexión lateral snap-in sin cables y montaje en riel DIN estándar de 35mm, con un perfil slim de solo 25mm de ancho. Su arquitectura con aislamiento opto-acoplado garantiza protección contra interferencias y ruido eléctrico en aplicaciones industriales exigentes.
Características Generales
- Tipo: Módulo de Expansión Analógico Híbrido
- Entradas Analógicas: 4 canales independientes
- Salidas Analógicas: 2 canales independientes
- Resolución: 16 bits alta fidelidad
- Precisión: ±0.2% a escala completa
- Aislamiento: Opto-acoplamiento entre terminales analógicos y bus del PLC
- Tiempo Conversión: < 1 ms por canal
- Serie: S con filtrado digital mejorado
- Canales: 4 independientes
- Resolución: 16 bits
- Voltaje: 0~10V, 0~5V, ±5V, ±10V
- Corriente: 0~20mA, 4~20mA, ±20mA
- Precisión: ±0.2% FS
- Aislamiento: Opto-acoplamiento
- Canales: 2 independientes
- Resolución: 16 bits
- Voltaje: 0~5V, 0~10V
- Corriente: 0~20mA, 4~20mA
- Precisión: ±0.2% FS
- Tiempo Conversión: < 1 ms por canal
- Alimentación: DC 24V (±10%)
- Terminales: Bloque presión rápida Push-type
- Montaje: Riel DIN 35mm
- Conexión Bus: Snap-in lateral sin cables
- Direccionamiento: Automático por CPU
- Ancho: 25 mm (0.98 in)
- Alto: 90 mm (3.54 in)
- Profundidad: 80 mm (3.15 in)
- Perfil: Slim
- Serie S: Filtrado digital mejorado
Configuración
- Direccionamiento: Automático por CPU según posición en rack
- Rangos: Configuración por registros PLC (R23500+)
- Sin Jumpers: Cambio voltaje/corriente por software
Recomendaciones Instalación
- Cableado: Usar cable apantallado (shielded)
- Tierra: Conectar malla a tierra física
- Corriente: Puentear V+ e I+ para 4-20mA
- Estabilidad: Anillo ferrita en señal si hay variadores
