Descripcion
Características Principales

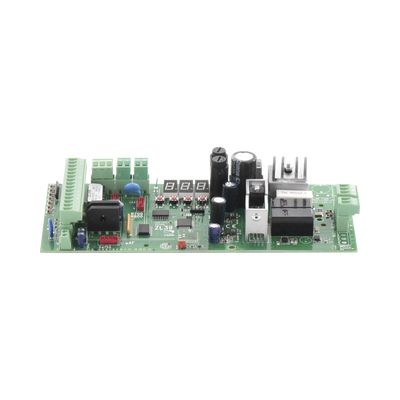

- Modelo: ZL39B
- Compatibilidad: Barreras CAME GT3750 y GARD 4
- Reemplazo: Tarjeta ZL38
- Alimentación: 120/230 V AC
- Fusibles: 1,6 A (230V) / 3,15 A (120V)
- Compatibilidad Baterías: No compatible con cargador de baterías
- Uso Baterías: Requiere LB39 (no compatible con LB38)
Compatibilidad y Limitaciones
- Funcionamiento Combinado: No compatible con ZL38
- Funcionamiento: Solo compatible con automatizaciones con la misma tarjeta electrónica
- Aplicaciones: Barreras G4040Z, G2080Z, G4000, G6000, G6500, G3750 y G3250
Conexiones Eléctricas
- Posición Fusible: Siempre en el bornero
- Tensión: 120/230 V AC
- Conexión Motor: Bornero AF-CF
- Protección Térmica: Conexión THERMAL24V 0
Capacidad de Contactos
- Accesorios: 24V AC, máx. 40W
- Lámpara Adicional: 24V AC, máx. 25W
- Luz Intermitente: 24V AC, máx. 25W
- Luz Indicadora: 24V AC, máx. 3W
Conexión de Dispositivos
- Pulsador STOP: Contacto NC
- Función SOLO ABRE: Contacto NA
- Función APERTURA PARCIAL: Solo para modo combinado
- Selector Teclado: Conexión en bornero 8
- Antena: Conexión con cable RG58
Notas de Instalación
- Seguridad: Desconectar tensión antes de intervenir
- Programación: Teclas de programación en la tarjeta
- Selector Transponder: Conexión en bornero 7
- Memoria: Conector para tarjeta Memory Roll
- Radiofrecuencia: Conector para tarjeta de radiofrecuencia con empalme
Identificación
- Referencia: 880030124
- Código Alternativo: FA01747-ES
- Fecha Documento: 10/2021
- Partes: 4 Borneros, 2 Fusibles, 19 Conexiones
