Descripcion
Características principales

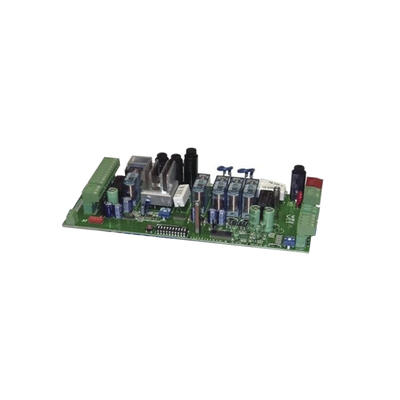

- Tarjeta electrónica ZL38 120V para barreras CAME
- Diseñada para uso en sistemas de automatización de puertas y barreras
- Permite control de velocidad y ajustes de seguridad
- Incluye ajustes para detección de obstáculos
Modelos compatibles
- GARD-4
- G-3750
- 001-G03750120A
- 001-G03750120
- KT-G3750-W
- KT-G3750-N
- GARD-8
- 001-G2180Z
- KT-GARD-8S
- KT-GARD-6S
Conexiones eléctricas
- L-N: Alimentación 230V (c.a.)
- F-FC: Microinterruptor de ralentización en cierre (N.C.)
- M-N: Motor 24V (c.c.)
- F-FA: Microinterruptor de ralentización en apertura (N.C.)
- 10-E: Salida 24V para accesorios
- 2-C1: Contacto (N.C.) de reapertura durante el cierre
- 1-2: Pulsador de parada (N.C.)
- 2-C5: Contacto (N.C.) de cierre inmediato
- 2-3: Pulsador de apertura (N.O.)
Configuración DIP
- DIP 1 ON: Función de cierre automático activada
- DIP 2 ON: Función solo abre con pulsador y transmisor activado
- DIP 3 ON: Salida 24V en movimiento y posición de cierre activada
- DIP 4 ON: Función de acción mantenida activada
- DIP 5 ON: Prelampeggio en apertura y cierre activado
- DIP 6 ON: Detección de presencia de obstáculo activada
- DIP 7 ON: Función esclavo (motor pilotado) activada
- DIP 8 OFF: Función de cierre inmediato activada
- DIP 9 OFF: Función de parada total activada
- DIP 10 ON: Función de aumento de acción frenante activada
Ajustes y configuración
- Trimmer SENS: Regulación de sensibilidad del dispositivo amperométrico
- Trimmer A.C.T.: Tiempo de cierre automático (1 a 120)
- Selector de velocidad: Posiciones Min, Med o Max para apertura/cierre
- Selector de ralentización: Posiciones Min o Max
Especificaciones
- Tensión de alimentación: 120V
- Salida accesorios: 24V max. 30W
- Salida lámpara: 24V-3W max.
- Salida para antena: Compatible con cable RG58
- Conexión de dos barreras: Comunicación mediante terminales RX-TX-GND
Compatibilidad electromagnética
- Cumple con norma EN 61000-6-2
- Cumple con norma EN 61000-6-3
- Cumple con Directiva 2004/108/CE
Seguridad eléctrica
- Cumple con norma EN 60335-1
- Cumple con Directiva 2006/95/CE
- Certificación CE de conformidad
Instalación y mantenimiento
- Requiere instalación por personal cualificado
- No operar con tensión presente al instalar la tarjeta de radiofrecuencia
- Desmontaje y reciclaje según normativa vigente
Funciones de seguridad
- Detección de obstáculos (DIP 6)
- Parada de emergencia (pulsador 1-2)
- Cierre inmediato (contacto 2-C5)
- Función acción mantenida (DIP 4)
- Indicación de posición de barrera
Conexión de radiofrecuencia
- Conector para antena RG58
- Memorización de mandos a distancia
- Modo programación: botón PROG + transmisor
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
