Descripcion
Descripción

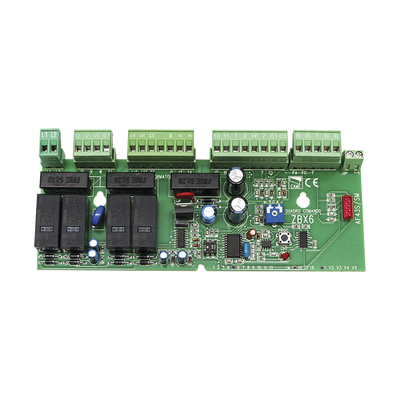

- Tarjeta electrónica de reemplazo para motores CAME
- Modelo: ZBX6
- Número de pieza: 3199ZBX6110
- Para aplicaciones residenciales e industriales
Precauciones
- Antes de instalar, cortar la tensión de línea
- Si existen baterías, desconectarlas antes de la instalación
- Para activar el módulo AF, mantener presionado PROG o CH1
- Si no se utilizan ciertos terminales, deben hacerse puentes entre ellos
Conexiones Eléctricas
- L1 - L2: Alimentación 230V AC
- 10 - 11: Salida 24V AC - 20W máx.
- U - W - V: Motorreductor 230V AC
- W - E1: Lámpara intermitente 230V AC - 25W máx.
- 11 - FC: Testigo cancela abierta 24V AC - 3W máx.
- 11 - FA: Testigo cancela cerrada 24V AC - 3W máx.
Control y Seguridad
- 2 - 7: Pulsador de mando ABRE-CIERRA-INVERSIÓN (contacto NA)
- F - FA: Final de carrera en apertura (contacto NC)
- F - FC: Final de carrera en cierre (contacto NC)
- 2 - C1: Conexión fotocélulas para reapertura durante cierre (contacto NC)
Configuración
- DIP 1: Acción conservada (ON: desactiva el transmisor)
- DIP 2: Cierre automático con tiempo de espera regulable
- TRIMMER TCA: Ajuste de tiempo de espera: 1 a 120 segundos
- FASTON: Limitador de par (posiciones 1 a 4)
Activación del Mando Radio
- Conectar el cable TOP-RG58 de la antena
- Insertar la tarjeta AF en la placa electrónica
- La placa reconoce la tarjeta AF al restablecer la alimentación
- Mantener presionado PROG o CH1 hasta que el LED parpadee
- Presionar un pulsador del emisor para enviar el código
Documentación
Para una descripción más detallada de las conexiones eléctricas y funciones, consultar el manual en http://docs.came.com
Información Ambiental
- Los componentes del embalaje pueden desecharse como residuos sólidos urbanos
- Los componentes del producto deben separarse y eliminarse de forma diferenciada
- Verificar la legislación vigente en el lugar de instalación para eliminación
- No desechar los componentes en el medio ambiente
Actualización de Contenido
Los contenidos del manual son susceptibles de modificaciones en cualquier momento y sin obligación de previo aviso.
