Descripcion
Características técnicas

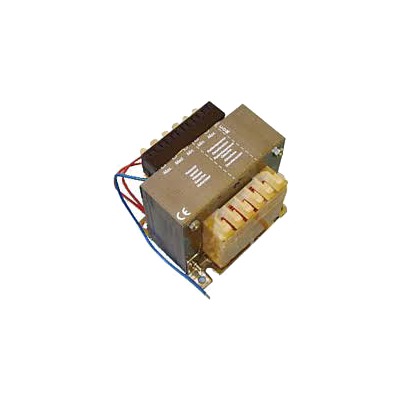

- Tipo: Transformador
- Voltaje de entrada: 230 VCA
- Voltaje de salida: 24 VCC
- Aplicación: Automatización de puertas y portones
- Modelo: ZL37F
Conexiones eléctricas
- L1-L2: Alimentación a 230V a.c.
- M-N: Motor 24V d.c.
- 10-E: Salida 24V
- F-FA: Microinterrutor de ralentización en apertura
- F-FC: Microinterrutor de ralentización en cierre
- 1-2: Pulsador de paro (N.C.)
- 2-3: Pulsador de apertura (N.O.)
Selección de funciones
- DIP 1 ON: Cierre automático activado
- DIP 2 ON: Funcionamiento solo apertura con pulsador o mando a distancia
- DIP 3 ON: Salida 10-E intermitente en movimiento y cierre
- DIP 4 ON: Función uomo presente activada
- DIP 5 ON: Prelampeggio 5 segundos en apertura y cierre
Ajustes
- Trimmer ACT: Tiempo de cierre automático (1-120)
- Trimmer SENS: Sensibilidad del dispositivo amperométrico
- Ajuste velocidad: Faston A (cable negro)
- Ajuste ralentización: Faston B (cable rojo)
Conexión de antena
- Paso 1: Conectar antena a terminales específicos
- Paso 2: Insertar tarjeta AF con alimentación desactivada
- Paso 3: Memorizar código presionando PROG y botón de transmisor
Conexión al transformador
- Colores: Blanco=común, Rojo=ralentamiento, Negro=velocidad
Conexión de accesorios
- 10-11: Alimentación de accesorios (máx. 40W)
- 10-5: Lámpara piloto 24V-3W máx. sbarra aperta
Seguridad
- DIP 6 ON: Detección de obstáculo activada
- DIP 8 OFF: Función de cierre inmediato activada (requiere dispositivo de seguridad 2-C5)
- DIP 9 OFF: Pulsador stop activado (requiere dispositivo de seguridad 1-2)
Normas de conformidad
- Diretiva Baja Tensión: 2006/95/CE
- Diretiva Compatibilidad Electromagnética: 2004/108/CE
- Normas aplicables: EN 60335-1, EN 13241-1
- Normas EMC: EN 61000-6-2, EN 61000-6-3
Información de seguridad
- La tarjeta AF debe insertarse sin tensión
- La memorización del código se completa cuando el LED se mantiene encendido
- No usar el equipo antes de completar la instalación
CAME Cancelli Automatici S.p.A.
via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel (+39) 0422 4940 - fax (+39) 0422 4941
www.came.it - info@came.it
Código de referencia: DDF L IT Z006a
