Descripcion
Características Principales
- Requiere 3 baterías de 12 Vcc - 7 Ah
- Compatible con modelo de baterías PL712

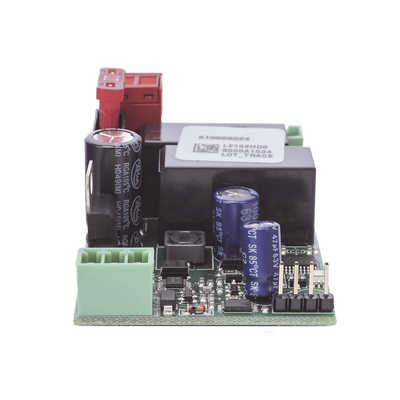

- Compatibilidad con tarjeta ZL39 especializada
- Sistema optimizado para mayor durabilidad del equipo
- Diseñado para operación con alta eficiencia energética
Especificaciones Eléctricas
- Alimentación: 24 V DC
- Consumo: 30 mA
- Corriente de carga (máx.): 400 mA
- Fusible: 10 A
Especificaciones de Batería
- Tipo: Recargable
- Voltaje: 12 V
- Amperaje: 7 Ah
- Cantidad: 3 unidades
Especificaciones de Funcionamiento
- Rango de temperatura: -20°C a +55°C
- Conexión: 2 x 1.5 mm² < 10 m
Indicadores LED
- Verde fijo: Tensión de línea presente, en carga
- Verde intermitente: Tensión de línea presente, NO en carga
- Azul fijo: Funcionamiento con batería
- Azul intermitente: Funcionamiento en modalidad Power
- Rojo: Batería descargada
Instrucciones de Instalación
- Antes de cualquier intervención, desligue a tensão de rede.
- Coloque a placa LB39 e as baterias onde indicado nas imagens e fixe-as com os parafusos.
- Desligue o transformador da placa eletrônica da automatização e religue na placa do carregador de baterias.
- Ligue a placa LB39 na placa eletrônica com o cabo fornecido.
- Ligue as barreiras na placa.
Compatibilidad
- Modelos compatibles: GARD4, G3750, G2080E, G2080IE, G4040E, G4040IE
- Tarjeta compatible: ZL39
- Conector Deutsch EESS NNLL PPTT
Información de Seguridad
- Las baterías deben ser eliminadas de forma diferenciada.
- No tirar al medio ambiente.
- Verifique la legislación local para disposición de baterías.
- Todas las medidas están en milímetros salvo indicación contraria.
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
