Descripcion
Características técnicas

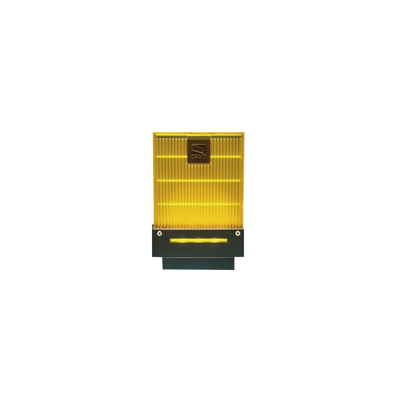

- Lámpara de señalización LED
- Color de luz: ámbar o azul
- Diseñada para barreras y automatizaciones de acceso vehicular
- Protección contra sobretensiones
Aplicaciones
- Barreras de control de acceso
- Motores para portones vehiculares
- Sistemas de señalización de seguridad
- Sistemas de advertencia visual
Especificaciones eléctricas
- Alimentación: 24 V AC/DC / 120-230 V AC
- Potencia: 4-7 W (según voltaje)
- Intermitencia: 50%
- Fusible recomendado: 630 mA (si no está presente en la automatización)
Especificaciones físicas
- Grado de protección: IP54
- Rango de temperatura: -20°C a 55°C
- Material: Plástico de ingeniería
Conformidad
- Cumple con las directivas vigentes
- Clase de los circuitos: Seguridad eléctrica
Instrucciones de instalación
- Preparar los cables necesarios para la alimentación
- Preparar la base ❶ taladrando (máx. ø 5) las partes marcadas Ⓐ y abrir el preformado para los cables Ⓑ con un destornillador
- Si se monta en pared (cid:16224), utilizar el soporte ❷ fijándolo con tornillos y tacos adecuados según el tipo de pared (máx. ø 8)
- Introducir las porcas ① en los sítios apropriados Ⓒ del soporte ❷
- Pasar los cables y fijar la base al soporte con los tornillos ②
- Si montado en plano (cid:16223), fijar la base ❶ con parafusos e buchas ao tipo de plano (máx. ø 8)
- Conectar los cables a la placa ❸ y fijarla a la base virada com a cabeça para baixo com los parafusos ③
- Separar do refletor ❺ o corpo do lampejador ❹. Fixar o corpo ❹ na base ❶ com os parafusos ④
- Montar o refletor, fixando-o com os parafusos de segurança ⑤ com a chave sextavada de 3 mm
Notas importantes
- Las medidas, salvo indicación contraria, son en milímetros
- Los componentes del producto (metales, placas eletrónicas, baterías, etc.) deben ser separados y eliminados de forma diferenciada
- No tirar al medio ambiente
