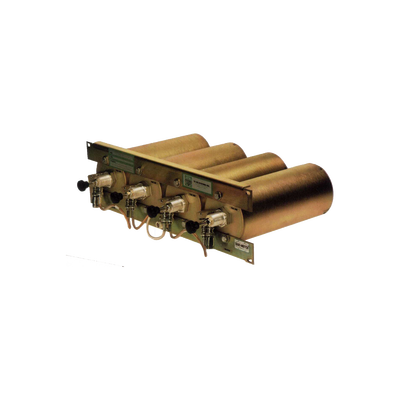

Descripcion
Características Principales
- Diseño Vari-notch (pseudo-bandpass) para óptimo rendimiento en UHF
- Permite compartir antena entre TX y RX con aislamiento efectivo
- Construcción robusta con cavidades de alta calidad
- Circuito modificable mediante ensamblajes de conversión
- Opciones de montaje en rack 19 estándar
Especificaciones Eléctricas
- Rango de Frecuencia: 442-450 MHz
- Tipo de Circuito: Vari-notch (pseudo-bandpass)
- Potencia: 350 Watt
- Separación Mínima Tx-Rx: 5 MHz
- Pérdida por Inserción: 0.6 dB
- Aislamiento: 100 dB
- VSWR: 1.3:1 máximo
- Impedancia: 50 Ohms
Especificaciones Mecánicas
- Número de Cavidades: 4
- Tamaño de Cavidad: 4 (102 mm) de diámetro
- Tipo de Montaje: Rack 19 estándar
- Dimensiones: 5.25 (133.4 mm) de altura x 19 de ancho x +3/-9 de profundidad
- Peso: 14 lbs (6.4 kg)
- Conectores: N hembra
- Rango de Temperatura: -40°C a +80°C
Construcción
- Cavidades de 4 (102 mm) de diámetro
- Construcción soldada
- Bucles plateados
- Placas de bucle y conectores con baño de albaloy
- Tornillo de ajuste sin contacto directo con alta conductividad
- Conductor externo de aluminio endurecido
Aplicaciones
- Sistemas de comunicación UHF
- Sistemas compactos que requieren aislamiento entre canales
- Instalaciones donde se requiere compartir antena entre TX y RX
- Entornos con espacio limitado
Ventajas del Diseño
- Combinación de ventajas de filtros notch y bandpass
- Baja pérdida y aislamiento amplio
- Selectividad en frecuencia
- Diseño modular para fácil adaptación a requerimientos futuros
- Dependabilidad a largo plazo
Notas Adicionales
- Diseñado para aplicaciones en espacios reducidos con óptimo costo-beneficio
- Modelo 28-66-02A: configuración específica para 442-450 MHz
- Opción de montaje en rack 19 reverso (reverse flush) disponible
- Disponible en versión U (sin ajustar) para programa de envío rápido
Compatibilidad
- Compatible con estándares industriales de comunicaciones
- Diseñado para cumplir con requerimientos de sistemas UHF
- Adecuado para entornos industriales y comerciales
