Descripcion
ARDUINO Modelo: AFX00001-AFX00002-AFX00003

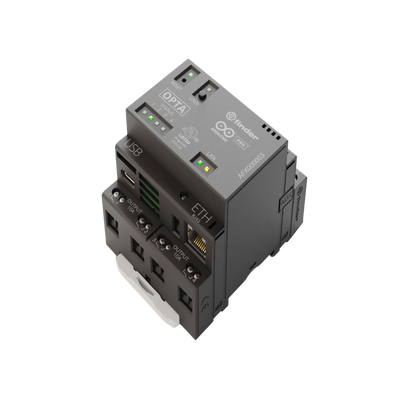

El Arduino Opta® es un micro PLC industrial seguro y fácil de usar con capacidades IoT industrial, diseñado en colaboración con Finder®, líder en fabricación de relés. Cuenta con tres variantes: Lite, RS485 y WiFi, todas basadas en el potente microcontrolador dual-core STM32H747XI con procesador Cortex®-M7 a 480 MHz y Cortex®-M4 a 240 MHz. Ofrece 8 entradas analógicas/digitales configurables, 4 relés de 10A con contactos NA, y múltiples opciones de conectividad incluyendo Ethernet 10/100BASE-T, RS-485, WiFi 2.4 GHz y Bluetooth Low Energy. Incluye cifrado hardware ATECC608B para seguridad avanzada y es programable tanto con Arduino IDE como con estándar industrial IEC 61131-3. Diseñado para automatización industrial, gestión de cargas eléctricas y aplicaciones de building automation con certificaciones cULus, ENEC, FCC, CE, CB y UKCA.
Características Generales
- Variantes: Opta Lite (AFX00003), Opta RS485 (AFX00001), Opta WiFi (AFX00002)
- Procesador: ST STM32H747XI Dual-core (Cortex-M7 480MHz + Cortex-M4 240MHz)
- Memoria Flash: 2 MB
- RAM: 1 MB
- Flash QSPI: 16 MB (compartido)
- Entradas: 8x Analógicas/Digitales configurables
- Salidas: 4x Relés NO 10A
- Conectividad: Ethernet, RS-485, WiFi, Bluetooth LE
- Seguridad: ATECC608B Crypto Microchip®
- Grado Protección: IP20
- Certificaciones: cULus, ENEC, FCC, CE, CB, UKCA
- Procesador: STM32H747XI Dual-core
- Velocidad: Cortex-M7 480 MHz + Cortex-M4 240 MHz
- Flash Memory: 2 MB
- RAM: 1 MB
- QSPI Flash: 16 MB
- Programación: Arduino + IEC-61131-3 (LD, SFC, FBD, ST, IL)
- RTC: ~10 días, sync NTP vía WiFi/Ethernet
- Entradas: 8x Analógicas/Digitales
- Voltaje Analógico: 0...10 V
- Resolución Analógica: 12-16 bits configurable
- LSB Analógico: 166 µV
- Precisión Analógica: +/- 5%
- Voltaje Digital: 0...24 V
- VIH Mínimo: 6.6 VDC
- VIL Máximo: 4.46 VDC
- Corriente Digital: 1.12 mA a 10 V
- Frecuencia Digital: 4.5 kHz
- Salidas: 4x Relés NO
- Corriente Máx por Relé: 10 A
- Corriente Pico Máx: 15 A
- Voltaje Rated: 250 VAC
- Voltaje Máximo: 400 VAC
- Rated Load AC1: 2500 VA
- Rated Load AC15: 500 VA
- Ethernet: 10/100BASE-T (TCP/IP, MODBUS TCP)
- RS-485: Half-duplex (MODBUS RTU, comunicación serial)
- WiFi (AFX00002): 802.11 b/g/n 2.4 GHz
- Bluetooth (AFX00002): BLE 4.2/5.1
- USB-C: Programación y data logging
- Puerto Expansión: Hasta 5 módulos expansion
- Transferencia WiFi: Hasta 65 Mbps
- Alimentación: 12...24 VDC
- Rango Voltaje: 10.2 a 27.6 V
- Consumo 12V: 0.6 a 2 W
- Consumo 24V: 0.6 a 2.2 W
- Temp. Operación: -20 a 50 °C
- Grado Protección: IP20
- Grado Contaminación: 2 (IEC 61010)
- MTBF: 766205 h/87 años (25°C)
- Durabilidad Mecánica Relé: 10 millones ciclos
- Durabilidad Eléctrica Relé: 10000 ciclos (10A resistive)
- Tiempo Respuesta Relé: 6 ms (ON), 4 ms (OFF)
- Bounce Time: 3 ms (NO), 6 ms (NC)
- Criptochip: ATECC608B Microchip®
- Almacenamiento Claves: Hasta 16 keys/certificados
- Secure Boot: Soporte
- Certificaciones: cULus, ENEC, FCC, CE, CB, UKCA
- RoHS: Compliant (Directive 2011/65/EU)
- REACH: Compliant (EC 1907/2006)
- WEEE: Yes
- Conflict Minerals: Sourced from conflict-free areas
- Power Supply: Terminales 12-24VDC (3A)
- Entradas I1-I8: Terminales digital/analógico 0-10V (3B)
- Salidas Relé: Terminales 1-4 NO 10A (3F)
- RS-485: Terminal block Modbus RTU (3J)
- Tierra Funcional: Conector near Ethernet (3G)
- USB-C: Programación y data logging (3K)
- Ethernet: Puerto 10/100BASE-T (3M)
- Puerto Expansión: Comunicación módulos auxiliares (3N)
- Torque Recomendado: 0.80 Nm
- Longitud Stripping: 9 mm
- Cable Sólido: 0.5-6 mm² (20-10 AWG)
- Cable Stranded: 0.5-4 mm² (20-12 AWG)
- Botón Reset: (3C)
- Botón Usuario Programmable: (3D) con LED (solo WiFi)
- LEDs Status 1-4: Programables (3E)
- LEDs Ethernet Status: (3H)
- Porta Etiquetas: (3I)
Ficha tecnica
