Descripcion
Características Principales

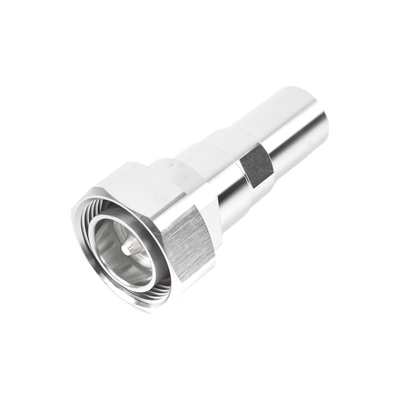

- Conector DIN 7-16 macho para LDF4-50A
- Impedancia de 50 ohmios para estabilidad óptima
- Frecuencia de operación hasta 8800 MHz
- Potencia promedio: 1.1 kW a 900 MHz
- Pérdida de inserción: típicas 0.05 dB
Especificaciones Eléctricas
- Impedancia: 50 Ω
- Frecuencia de operación: 0 – 8800 MHz
- Potencia promedio: 1.1 kW @ 900 MHz
- Pico de potencia: 40.00 kW
- Pérdida de inserción: 0.05 dB
- Efectividad de blindaje: -110 dB
- 3er Orden IMD: -120 dBm @ 910 MHz
- Voltaje RF Máximo: 1415.00 Vrms
- Voltaje de prueba DC: 4000 V
- Resistencia contacto exterior: ≤1.50 mΩ
- Resistencia contacto interior: ≤0.80 mΩ
- Resistencia de aislamiento: ≥5000 MΩ
Especificaciones Mecánicas
- Tipo de conexión: Recto
- Marca: HELIAX® | Positive Stop™
- Diámetro: 34.60 mm (1.36 in)
- Longitud: 68.67 mm (2.70 in)
- Peso: 120.09 g (0.26 lb)
- Material contacto exterior: Recubrimiento Trimetal
- Material contacto interior: Plata
- Durabilidad conexión: 25 ciclos
- Durabilidad interfaz: 500 ciclos
- Fuerza de retención: 890 N | 200 lbf
- Par de retención: 5.42 N·m | 48.00 in lb
- Fuerza de inserción: 200.17 N | 45.00 lbf
Especificaciones Ambientales
- Rango de temperatura: -55 °C a +85 °C
- Almacenamiento: -55 °C a +85 °C
- Profundidad de inmersión: 1 m
- Protección IP: IP68 (Inmersión) y IP66 (Chorro de agua)
- Prueba de vibración: IEC 60068-2-6
- Prueba de choque térmico: MIL-STD-202F, Method 107G
- Prueba de corrosión: MIL-STD-1344A, Method 1001.1
Cumplimiento Normativo
- RoHS: 2011/65/EU Compliant by Exemption
- China RoHS: SJ/T 11364-2006 Above MCV
- ISO 9001:2008: Sistema de gestión de calidad
Return Loss/VSWR
- 45–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
- 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
- 2200–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
- 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
- 4010–6000 MHz: VSWR 1.11 | Return Loss 26.00 dB
- 6010–8000 MHz: VSWR 1.15 | Return Loss 23.00 dB
Para cables coaxiales LP-450A, LDF4-50A
Herramientas recomendadas:
MCPT-L4 -- Herramienta manual para preparar cable Heliax.
CP-T12U -- Herramienta automatizada para taladro.
