Descripcion
Descripción General

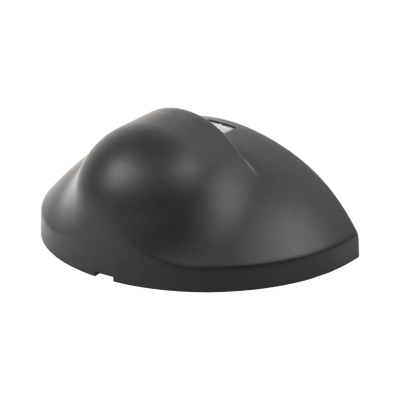

El GMR101 es un sensor de movimiento de microondas diseñado para integrarse en sistemas de puertas automáticas, chapas magnéticas y cerraduras eléctricas, operando como botón de salida en diversos dispositivos de control de acceso como paneles, teclados y sistemas biométricos.
Características Principales
- Altura máxima de instalación: 3 metros
- Frecuencia de emisión: 24.175 GHz
- Protección IP54 para uso en exteriores
- Alcance de detección: 4 metros de ancho x 2 metros de profundidad
- Garantía de por vida
Especificaciones Técnicas
- Voltaje: 12V a 24V DC
- Consumo: 2 Watts
- Máximo voltaje: 42AC-60V DC
- Máxima corriente: 1A
- Tiempo de retención: 0.5 segundos
- Material: Plástico ABS
- Dimensiones: 120 x 90 x 50 mm
Rango de Detección
- Tipo de detección: Movimiento
- Rango de detección: 4x2 metros
- Rango de detección ajustable: Mínimo 0.5x0.4m / Máximo 4x2m
- Ángulo de detección: 0° a 90° vertical y -30° a 30° horizontal
- Altura de detección: 2.2 metros
- Ajuste de dirección: Rango de 0° a 60° (ajuste inicial de fábrica: 45°)
Conexiones y Terminales
- Salida: Contacto seco NO/COM
- Terminal 1: +12VCD (Cable amarillo)
- Terminal 2: GND (Cable café)
- Terminal 3: COM (Cable verde)
- Terminal 4: NO (Cable blanco)
Consideraciones de Instalación
- Evitar colocar el sensor en posición frontal
- No tocar objetos o materiales durante la instalación
- Evitar luz fluorescente directamente sobre el sensor
- No colocar en áreas con vibraciones
- Evitar campos electromagnéticos fuertes
- Requiere protección contra ESD (descargas electrostáticas)
Notas Importantes
- El rango de detección puede variar según el material de la puerta
- El ajuste óptimo del sensor puede requerir ajustar la sensibilidad con el botón de control
- El ángulo de 60° proporciona el rango de detección más amplio, pero puede mantener la puerta abierta constantemente
