Descripcion
Características Principales
- Fuerza de sujeción: 600Kg
- Abierta en caso de falla (Fail-safe)
- Para puertas de 9 a 12 mm de espesor
- Incorporada con montaje tipo U integrado
- Incluye contrachapa con montaje tipo U incorporado
- Indicador de estado de bloqueo
- Temporizador ajustable: 0 y 3 segundos
- Perno se desbloquea después de 6 segundos si la puerta no se cierra
Especificaciones Técnicas
- Alimentación: 12Vcc ±10%
- Consumo: 210mA (standby) / 570mA (operación)
- Vida mecánica: >500,000 ciclos
- Temperatura operación: 0-70°C
- Humedad: 85% RH máximo
- Dimensiones: 113.5 x 46.7 x 39.2 mm
- Tamaño del perno: 14mm (longitud) x 12.7mm (diámetro)
- Distancia máxima: 6mm entre unidad y placa magnética
Conexiones
- Rojo: Entrada de corriente
- Marrón: Contacto de pulsador (NO voltaje)
- Verde: Entrada de pulsador
- Azul: COM
- Morado: N.C. (Normalmente Cerrado)
- Amarillo: N.O. (Normalmente Abierto)
Control de Acceso
- 1 set de contacto de control por pulsador
- Detección de posición de puerta mediante contacto Reed (0.25A@30VDC)
- Recomendado uso de relé externo para cargas superiores a 0.25A
Instalación
- Incluye 4 espaciadores para puertas <10mm
- Huecos ajustables para cableado según entorno
- Ajustar tornillos moderadamente para evitar deformaciones
Corriente y Temperatura
- Corriente de operación: 570mA (máximo)
- Corriente de espera: 210mA
- Temperatura máxima operación: 45°C (temperatura ambiente 30°C)
Solución de Problemas
- Verificar alimentación (12Vcc, 600mA mínimo)
- Verificar posicionamiento entre perno y placa magnética
- Verificar circuito del pulsador
Dimensiones
- Longitud: 113.5mm
- Ancho: 46.7mm
- Profundidad: 39.2mm
Contenido del Paquete

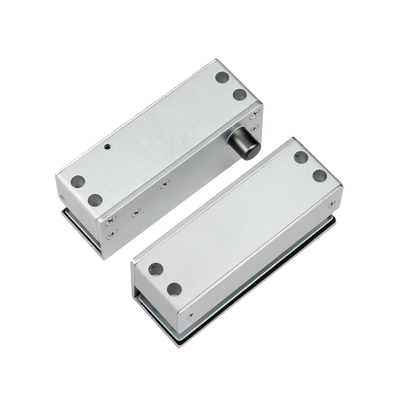

- Cerradura eléctrica APEB500U
- Tornillos M4x16mm x8
- Espaciadores x4
Diagrama de Conexión
Instalación
